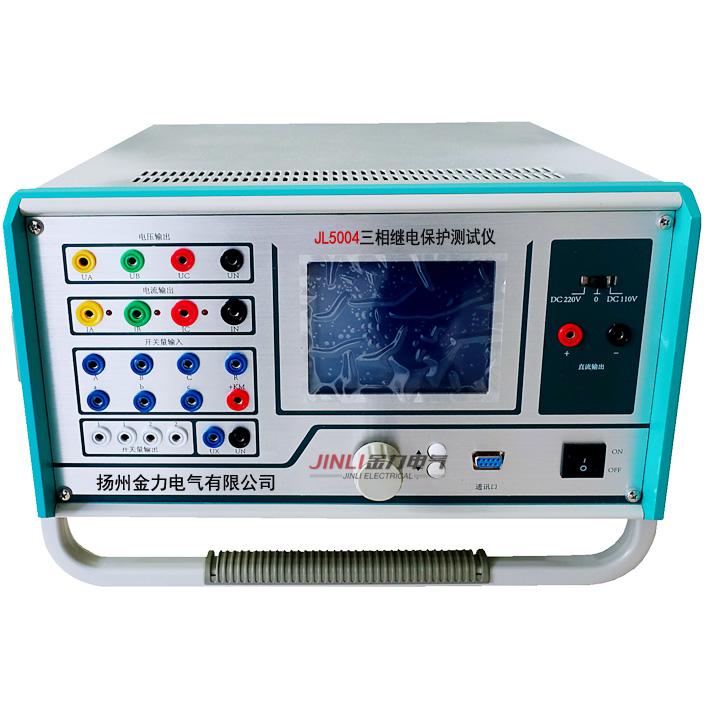

JL5004微機繼電保護測試儀-交流試驗測試時應注意事項

◆ 在測試常規繼電器時，“開關變位確認時間”應設置得大一點，比如20ms左右；若測試的返回值誤差過大，可能是由于繼電器接點抖動過大，這時可以選擇“手動”方式來完成；在測試?yán)^電器的動作時間時，測試儀輸出的交流量應大于保護的啟動值，以保證保護可靠動作。JL5004微機繼電保護測試儀

◆ 在測試多段式過流保護時，一般是一段一段地分別進行試驗。也就是說，做Ⅰ段定值的時候，把Ⅱ段、Ⅲ段都退出，然后逐步升電流直到保護動作。在這種方式下測出的動作時間往往是不準確的。測動作時間時，是直接由測試儀輸出1.2倍及以上的整定動作值（低電壓保護為0.8倍及以下）,保證保護能夠啟動動作，這樣測出來的動作時間就比較準確。JL5004微機繼電保護測試儀
◆ 測試距離保護時，短路阻抗在小于整定定值的時候保護才會出口，所以一般取定值的0.95倍來做試驗，可保證保護能夠可靠出口；在模擬接地距離故障的時候，零序補償系數一定要設置正確；
◆ 校驗零序電流定值時，要注意區分定值單里給出的是3I0的定值，還是I0的定值。如果是I0的定值，在測試模塊的左下角會有顯示，如果是3 I0的定值，則將左下角顯示的I0的值乘3，看是不是和定值一樣。對于距離和零序保護定值的校驗，后面有專門的校驗?zāi)K，測試會更方便，關于這部分軟件已在后面介紹。
◆ 測試低周保護時，選擇頻率可變。頻率變化的步長根據精度的要求來設置，是選擇“自動”的方式來完成，因?yàn)榈椭苡衐f/dt的閉鎖值，用手動方式的話不好控制。頻率從50開始下降一直降到保護動作為止，需要注意的是，間隔時間應該大于保護的動作時間。JL5004微機繼電保護測試儀
