變頻串聯諧振交流耐壓試驗裝置-變頻串聯諧振廠家

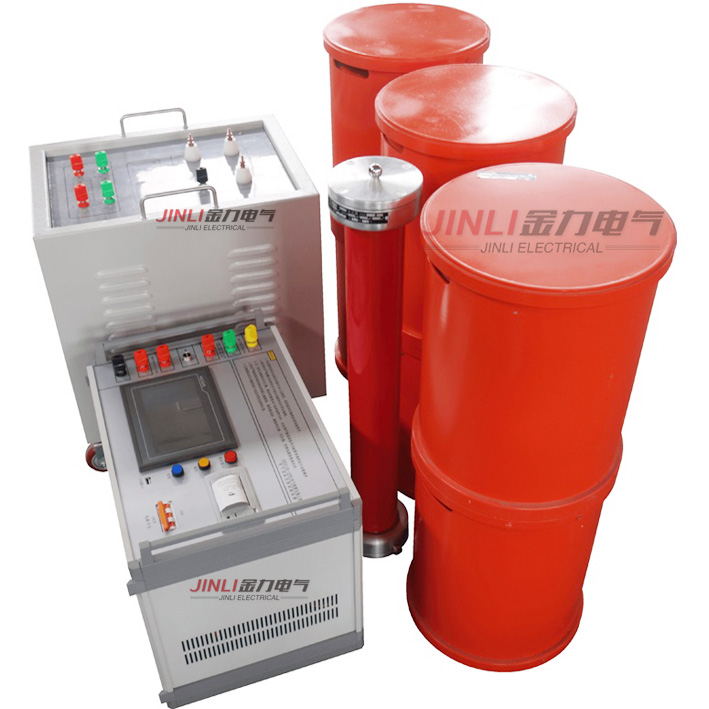

變頻串聯諧振交流耐壓試驗裝置由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

變頻串聯諧振試驗裝置

被試品對象及試驗要求

1. 10kV/400mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.26uF，試驗頻率30-300Hz，試驗電壓22kV。

2. 35kV/400mm2電纜，長度2000m以內的交流耐壓試驗，電容量≤0.42uF，試驗頻率30-300Hz，試驗電壓52kV。

3. 110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。

4. 110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz,試驗電壓不超過160kV。

5. 110kV變電站系統交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過265kV。

裝置主要技術參數及功能

1.額定容量：620kVA；

2.輸入電源：三相380V電壓，頻率為50Hz；

3.額定電壓：270 kV ；128kV；54kV；

4.額定電流：2.3A 4.8A；11.5A；

5.工作頻率：30-300Hz；

6.波形畸變率：輸出電壓波形畸變率≤1%；

7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8.溫 升：額定負載下連續運行60min后溫升≤65K；

9.品質因素：裝置自身Q≥30(f=45Hz)；

10.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.測量精度：系統有效值1.5級；

四、設備遵循標準

GB10229-88 《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-19

變頻串聯諧振試驗裝置

一、被試品對象及試驗要求

1. 10kV/300mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.12uF，試驗頻率30-300Hz，試驗電壓22kV。

2. 35kV/300mm2電纜，長度1500m以內的交流耐壓試驗，電容量≤0.29uF，試驗頻率30-300Hz，試驗電壓52kV。

3. 110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。

4. 110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz,試驗電壓不超過160kV。

5. 110kV變電站系統交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過265kV。

二、工作環境

1.環境溫度：－150C –45 0C;

2.相對濕度：≤90%RH;

3.海拔高度: ≤3000米；

三、裝置主要技術參數及功能

1.額定容量：512kVA；

2.輸入電源：三相380V電壓，頻率為50Hz；

3.額定電壓：270 kV ；135kV；45kV；

4.額定電流：1.9A 3.8A；11A；

5.工作頻率：30-300Hz；

6.波形畸變率：輸出電壓波形畸變率≤1%；

7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8.溫 升：額定負載下連續運行60min后溫升≤65K；

9.品質因素：裝置自身Q≥30(f=45Hz)；

10.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.測量精度：系統有效值1.5級；
