什么是工頻交流耐壓試驗？
工頻交流耐壓試驗裝置，檢驗電氣設備絕緣耐受工頻電壓作用能力的試驗。對220kv及以下電氣設備也用它來檢驗絕緣耐受操作過電壓，暫時過電壓的能力。試驗時，按規定將被試品接入試驗回路，逐步升高電壓至標準規定的額定工頻耐受電壓值，保持1 min，然后迅速、均勻地降壓到零，在規定的時間內，被試品絕緣未發生擊穿穿或表面閃絡，則認為通過了該項試驗。工頻交流試驗所施電壓高出電氣設備額定工作電壓，通過這一試驗可以發現很多絕緣缺陷，尤其對局部缺陷更為有效，其缺點是可能在耐壓試驗時給絕緣帶來一定損傷，所以應在絕緣電阻、介質損耗因數等項目試驗合格后，才可進行工頻交流耐壓試驗。

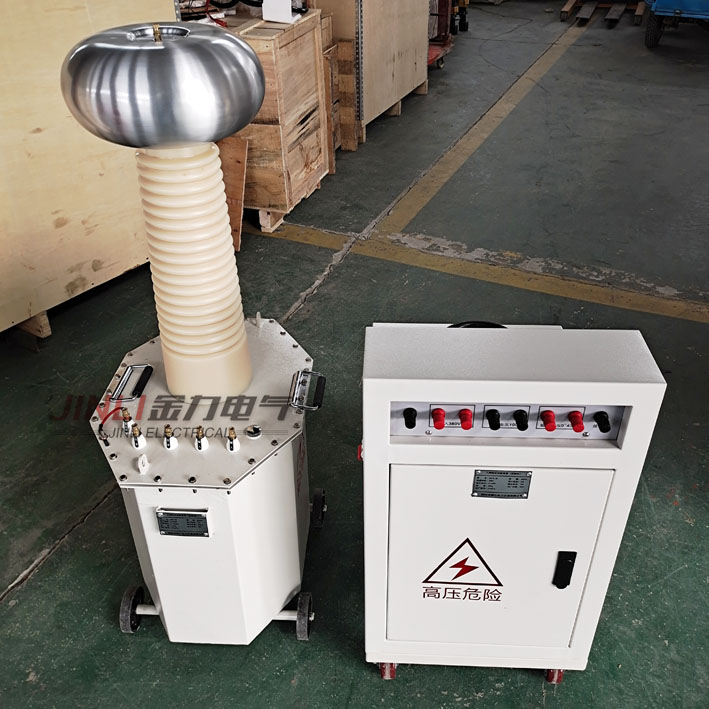

工頻高電壓的產生主要利用高壓試驗變壓器，試驗變壓器的工作原理和電力變壓器相間，經過電磁耦合將較低電壓升至所需高電壓，試驗變壓器電壓較高，容量相對較小，工作時問短，絕緣AQ裕度較小，對輸出波形畸變率及局部放電有嚴格要求，試驗變壓器通常由調壓器供電，以輸出可調節的工頻高電壓。在進行試驗之前，應根據被試品的電容量及試驗電壓，估算所需試驗變壓器的容量。由于體積和重拉的限制，單臺試驗變壓器額定電壓不宜太高，為獲得更高電壓，可將幾臺變壓器串聯，構成串聯試驗變壓器。
