產品簡介：
JL9010中置柜無線高壓核相儀（以下簡稱“儀器”）用于帶有五防柜功能的開關柜核相，通過將采集器綁在中置柜上下刀閘的母排上可實現六相同測。同時，儀器還配置通用發射器，用于兩條高壓線路并網或環網核相。儀器適用于5V～220kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。
JL9010中置柜無線高壓核相儀采用無線傳輸技術，操作可靠，使用方便，克服了有線核相儀的諸多缺點，此外儀器可升級相序檢測和遠程核相功能。
工作原理：

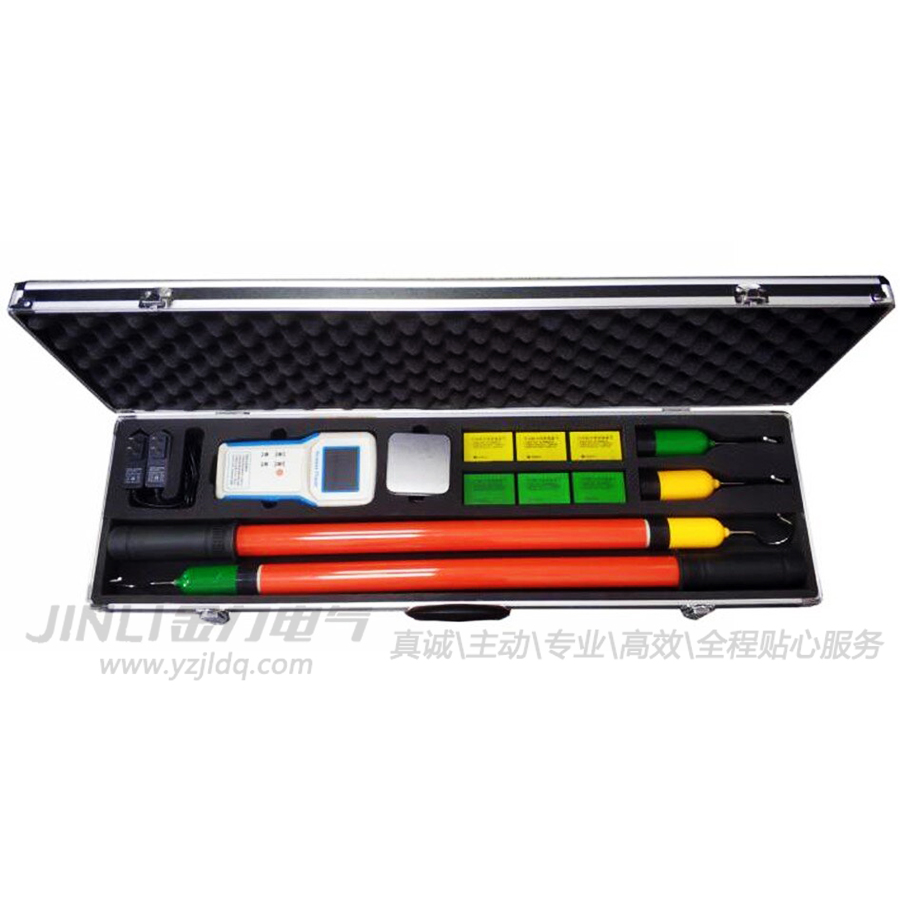

JL9010中置柜無線高壓核相儀由2對通用發射器、3對中置柜采集器和1個接收主機組成。發射器和采集器可以判斷線路是否帶電，測量線路相位和頻率。近程核相時，發射器和采集器測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。
使用事項：
◆ 現場測試時，應按電力部門高壓測試距離標準進行操作。
◆ 標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。
◆ 核相操作時，須戴絕緣手套安裝采集器。
注意：發射器使用3.7V可充電鋰電池，請不要隨意更換其他電池。
技術參數：
◆ 相位差準確度：誤差≤5°。
◆ 頻率準確度：±0.1HZ。
◆ 可跨電壓測量范圍為5V～220kV。
◆ 接收主機與發射器的zui大傳輸視距約100米，與采集器的zui大傳輸視距約60米。
◆ 真人語音提示測量結果和操作步驟。
◆ 3.2英寸彩屏同時顯示各線路相位差、頻率、矢量圖和同異相結果，顯示自身及采集器電池電量。
◆ 連續1小時無操作自動關機。
◆ 采集器、發射器和接收主機均內置可充電鋰電池，配置5V充電器。
◆ 主機內置18650鋰電池，電池容量為2500mAH。采集器和發射器內置10440鋰電池，電池容量為450mAH。
◆ 高壓測量時泄漏電流<10ua。
◆ 采集器和發射器工作功耗<0.1w，接收主機工作功耗<0.3w。
◆ 工作環境：-35℃--- +45℃ 濕度≤95%RH。
◆ 整機重量：約8KG。
◆ 儀器包裝尺寸：長89cm*寬26cm*高11cm。
