產品簡介：

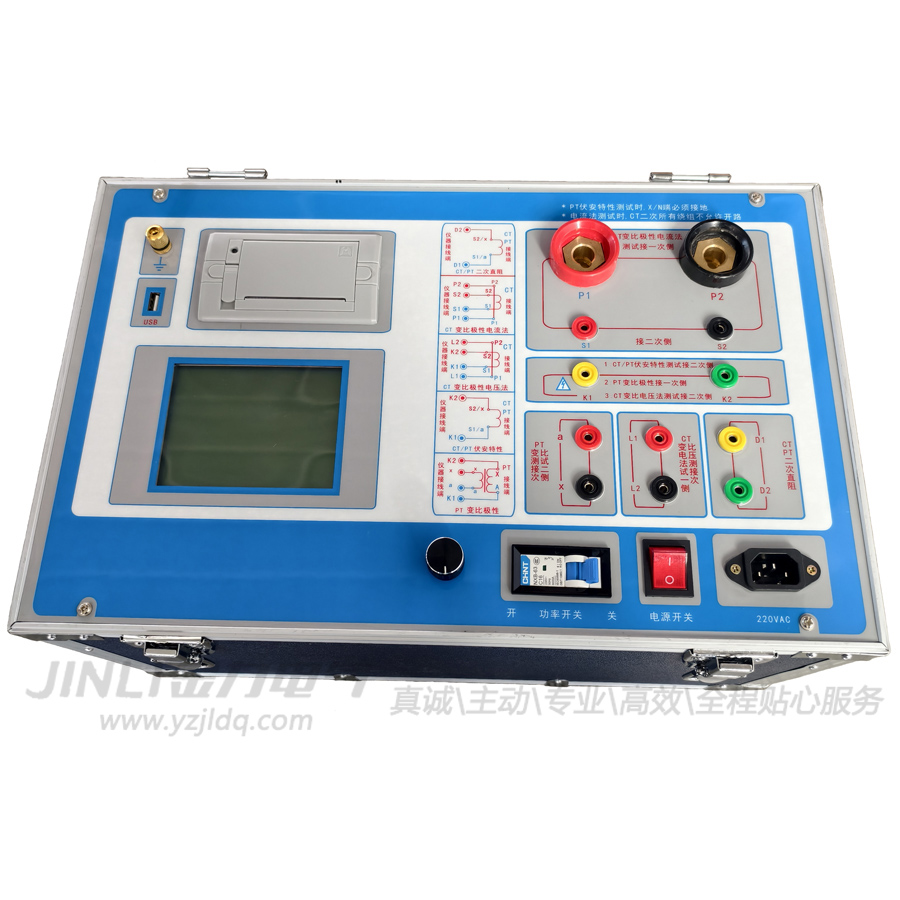

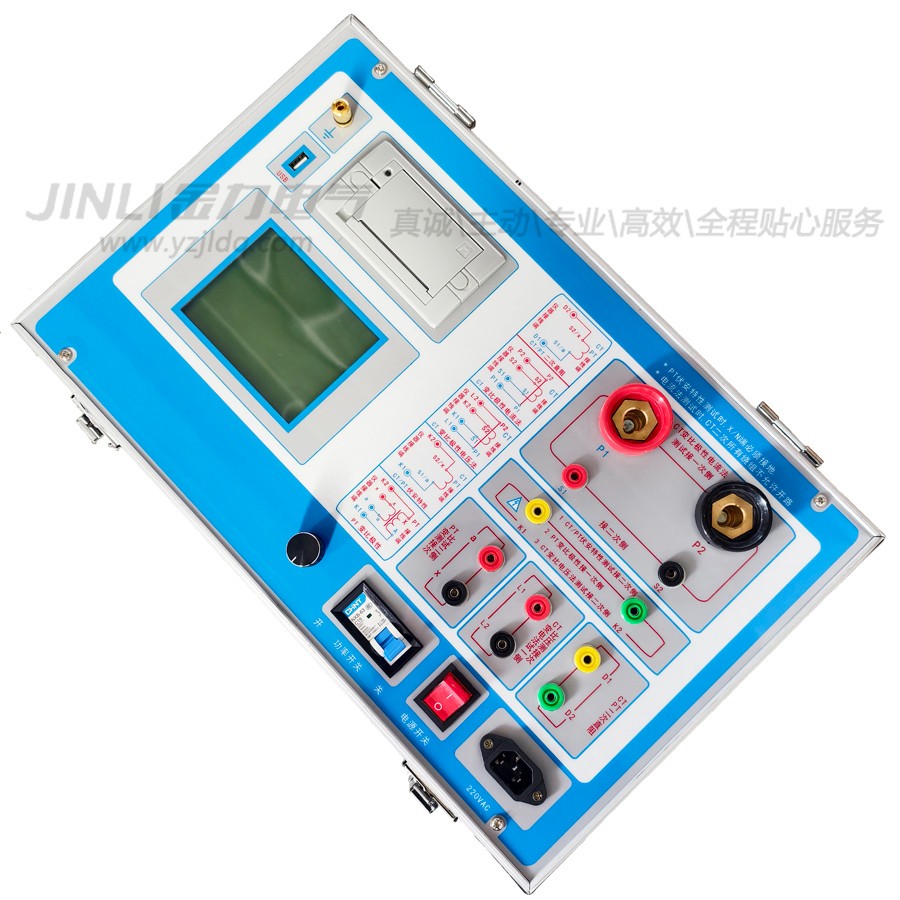

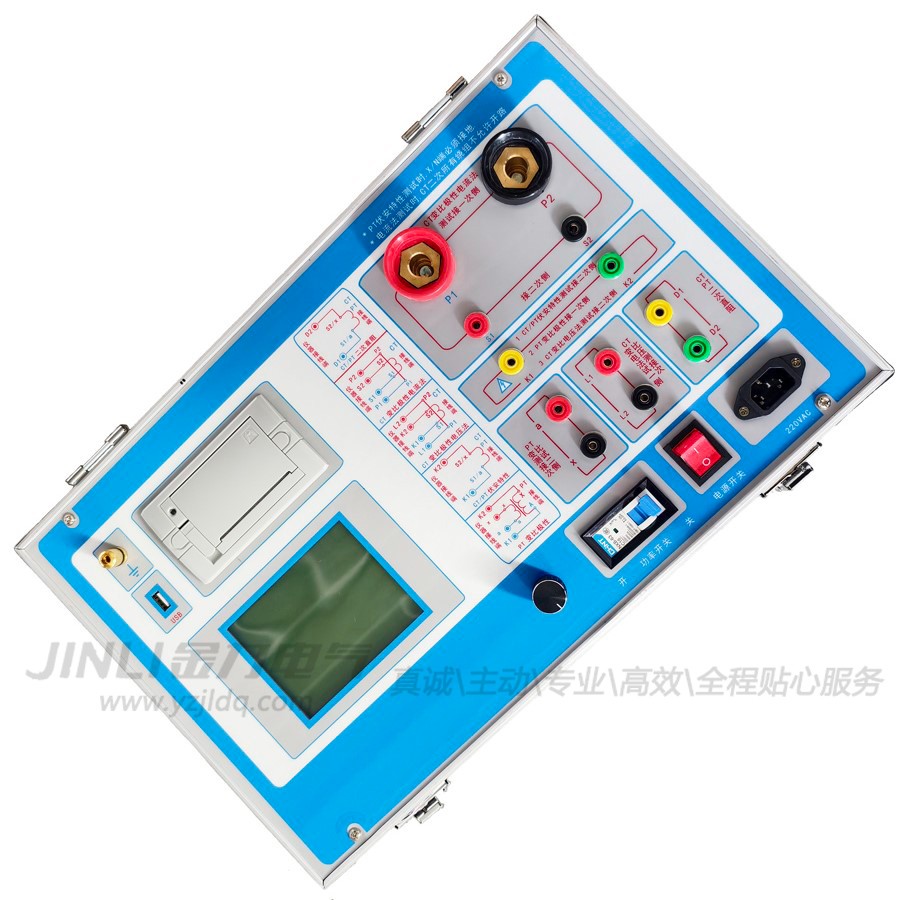

JL4002互感器特性綜合測試儀1200V/600A（全功能10KV/35KV通用）設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。參考標準 GB 1207-2006、GB 1208-2006；
產品特性：
◆ 支持檢測CT和PT
◆ 滿足 GB1207、GB1208等規程要求.
◆ 無需外接其它輔助設備，單機即可完成所有檢測項目.
◆ 自帶微型快速打印機、可直接現場打印測試結果.
◆ 采用智能控制器，操作簡單.
◆ 大屏幕液晶，圖形化顯示接口.
◆ 按規程自動給出CT/PT（勵磁）拐點值.
◆ 自動給出5%和10%誤差曲線.
◆ 可保存3000組測試資料，掉電后不丟失.
◆ 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
◆ 小巧輕便≤28Kg，非常利于現場測試.

產品功能：

CT（保護類、計量類）	PT
? 伏安特性（勵磁特性）曲線	? 伏安特性（勵磁特性）曲線
? 自動給出拐點值	? 自動給出拐點值
?自動給出5%和10%的誤差曲線，可測限值系數實際值（ALF）	? 變比測量
? 變比測量，極性判斷	? 極性判斷
? 比差測量	?比差測量
? 相位（角差）測量	?相位（角差）測量
? 一次通流測試	? 交流耐壓測試
? 交流耐壓測試	? 二次負荷測試
? 二次負荷測試	? 二次繞組直阻測試
?二次繞組直阻測試	? PT伏安電壓倍數可調(1.2—3.5)
?可測中低壓互感器，零序互感器伏安特性
?可測GIS，套管CT
?綜合測試，一次測試同時完成勵磁、變比極性

產品參數：

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～1200V 5KVA zui大設置值20A
大電流輸出		0～600A
勵磁精度		≤0.5%（0.2%讀數+0.3%量程）
二次繞組電阻測量	范圍	0.1～300Ω
	精度	≤1.0%（0.4%讀數+0.6%量程）
二次實際負荷測量	范圍	5～500VA
	精度	≤0.5%（0.2%讀數+0.3%量程）±0.1VA
相位測量（角差）	精度	4min
	分辨率	0.1min
CT 變比測量	范圍	≤50000A/5A（10000A/1A）
	精度	≤0.5%（0.2%讀數+0.3%量程）
PT 變比測量	范圍	≤500KV
	精度	≤0.5%（0.2%讀數+0.3%量程）
工作環境		溫度：－10℃～40℃，濕度：≤90%，海拔高度：≤1000m

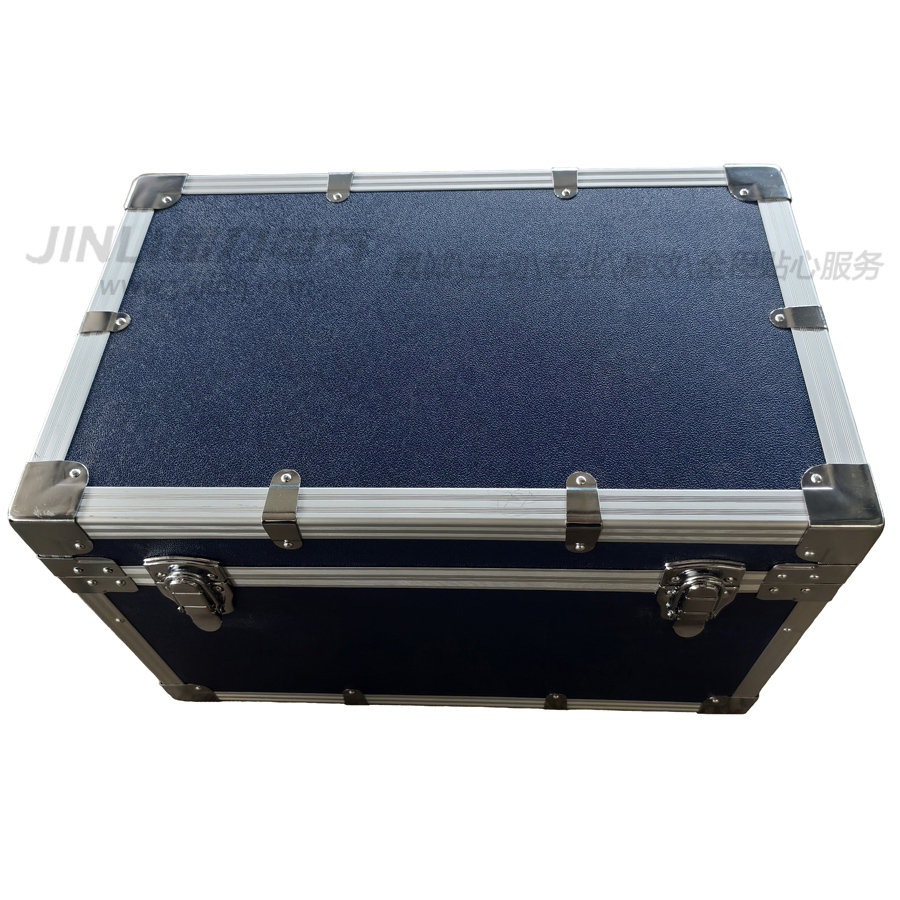

尺寸、重量		尺寸：450mm × 280mm × 340mm ，重量：≤28Kg

JL4002互感器特性綜合測試儀1200V/600A（全功能10KV/35KV通用）

添加時間：2025-12-06 16:17:37 瀏覽次數：2498
